Lựa chọn đầu đốt là một trong những bước cần thực hiện khi thiết kế và vận hành hệ thống nhiệt công nghiệp như nồi hơi, bộ gia nhiệt, sấy khí hoặc quy trình đốt trong sản xuất. Việc chọn sai đầu đốt có thể dẫn đến tổn thất năng lượng, vận hành không ổn định hoặc thậm chí không đáp ứng yêu cầu phát thải.

Bài viết này trình bày quy trình lựa chọn đầu đốt dựa theo tài liệu kỹ thuật từ Oilon, giúp bạn có thêm thông tin về cách lựa chọn đầu đốt và các công thức liên quan để xác định đầu đốt phù hợp cho hệ thống quy trình cho nhà máy.

Quy trình lựa chọn đầu đốt

Bước 1: Xác định thông số kỹ thuật của hệ thống

• Công suất và hiệu suất của nồi hơi (hoặc công suất yêu cầu của đầu đốt)
• Áp suất ngược của buồng đốt
• Loại nhiên liệu sử dụng (gas/dầu/nhiên liệu kép)
• Áp suất nhiên liệu tại đầu vào đầu đốt
• Phương pháp điều khiển công suất (hai cấp, tuyến tính, điều biến)

Bước 2: Tính công suất đầu đốt

Ví dụ: 2.500 kW / 0.9 = 2.780 kW

Bước 3: Ước tính lưu lượng nhiên liệu

• Gas:

• Dầu:

Ví dụ: (2.780 × 3.6) / 42.7 = ~234 kg/h

Bước 4: Đối chiếu biểu đồ

1. Đánh dấu công suất trên trục ngang, áp suất ngược trên trục đứng.
2. Giao điểm của 2 giá trị này nằm trong đường cong của model đầu đốt nào, thì đó là model phù hợp.

Lý tưởng nhất: điểm làm việc nằm gần mép phải của đường cong → tối ưu hiệu suất và khả năng điều khiển.

Bước 5: Chọn van cho đầu đốt gas và hai nhiên liệu

• Trừ áp suất ngược khỏi áp suất gas đầu vào để xác định áp suất hiệu dụng.
• Dựa vào đó chọn van từ bảng thông số van tương ứng.

Ví dụ: áp suất gas 70 mbar – áp suất ngược 12 mbar → áp suất hiệu dụng = 58 mbar → chọn van DN 65 cho GP-280 M.

Bước 6: Kiểm tra kích thước bên ngoài của đầu đốt phù hợp với ứng dụng, đặc biệt là chiều dài đầu đốt.

Bước 7: Kiểm tra chiều dài ngọn lửa để đảm bảo không chạm thành lò.

• Nếu chọn đầu đốt dầu nhẹ điều khiển tuyến tính không có bộ khử khí, công suất bơm cấp phải ≥ công suất bơm phun + 15%.

Bước 8: Xem xét thiết bị tùy chọn: như bộ điều áp gas, bơm dầu, rơ-le nhiệt/áp suất của nồi hơi,…

Một số công thức và quy tắc ước tính nhanh

Ví dụ thực tế về lựa chọn đầu đốt

Giả sử: bạn có một nồi hơi nước nóng có công suất 2500 kW, hiệu suất là 90%. Khi đó, công suất đầu đốt cần thiết được tính như sau:

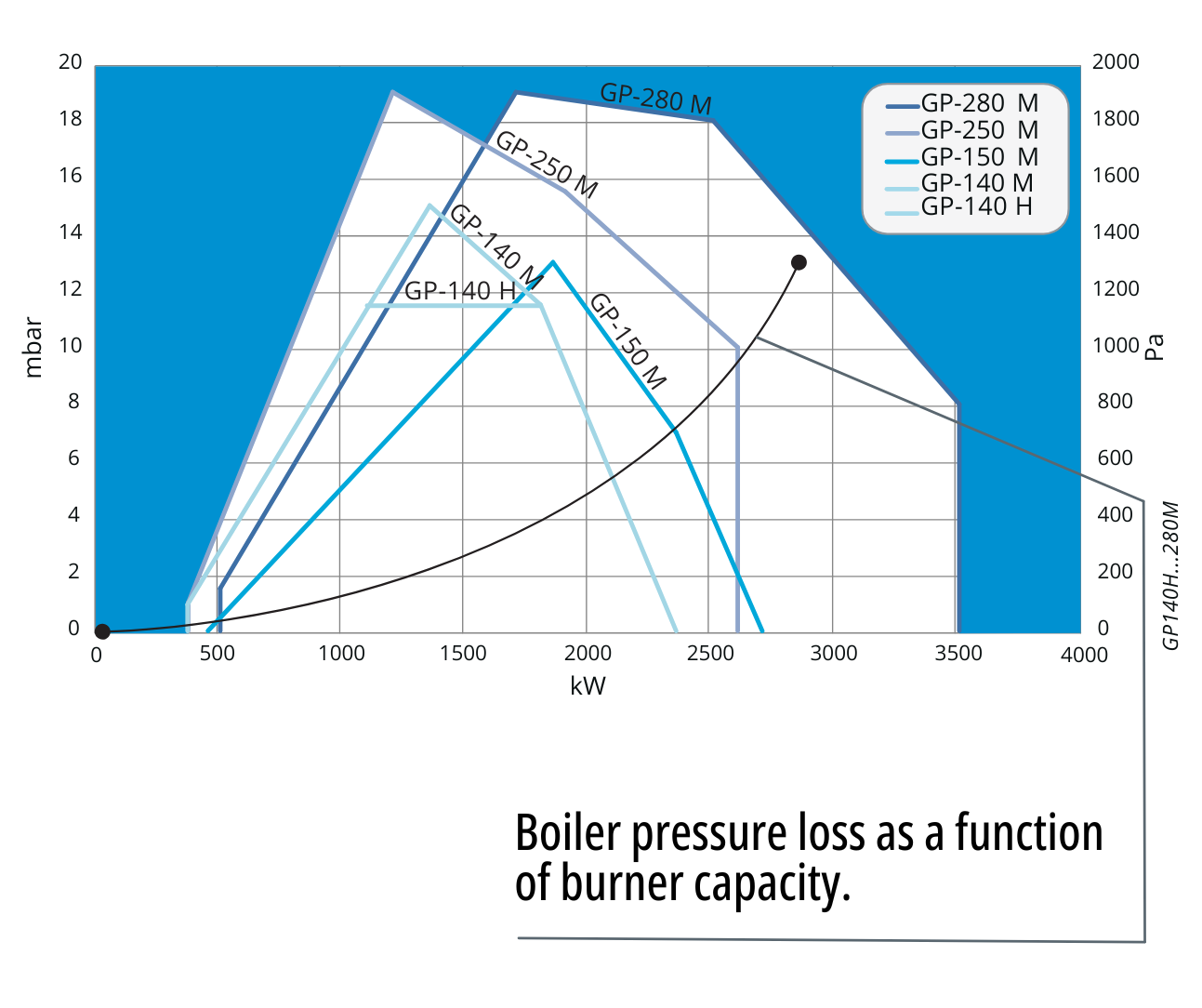

Chúng ta có biểu đồ:

Dựa vào biểu đồ làm việc của đầu đốt, model GP-280 M phù hợp với công suất này vì điểm làm việc (áp suất ngược của lò và công suất) nằm trong phạm vi hoạt động của đầu đốt.

GP-250 M vẫn có thể được sử dụng nếu không yêu cầu vận hành ở tải tối đa.

Nên chọn đầu đốt của hãng nào?

Đầu đốt Oilon được thiết kế với mục tiêu giảm phát thải, tăng hiệu suất và dễ vận hành:

• Hỗ trợ nhiều nhiên liệu: gas, dầu nhẹ, dầu nặng, nhiên liệu sinh học
• Phát thải cực thấp: NOx chỉ từ 30–80 mg/kWh, đáp ứng EN 676 Class 3–4
• Tích hợp công nghệ điều khiển hiện đại (WiseDrive) với khả năng kết nối hệ thống tự động hóa
• Tùy chọn FGR (flue gas recirculation) cho yêu cầu phát thải NOx cực thấp

Là nhà phân phối đầu đốt Oilon chính thức tại Việt Nam với gần 10 năm kinh nghiệm trong việc tư vấn lựa chọn thiết bị tự động hóa, bảo trì, thiết kế, kỹ thuật dịch vụ, ATZ Solutions hân hạnh là đối tác đáng tin cậy cho nhà máy của Quý Khách hàng.

Xem thêm tài liệu kỹ thuật về đầu đốt Oilon.
